三层交换机简介

三层交换机是具有路由功能的交换机，由于路由属于OSI模型中第三层网络层的功能，所以称为三层交换机。

三层交换机既可以工作在二层也可以工作在三层，可以部署在接入层，也可以部署在汇聚层，作为用户的网关。

配置注意事项

本举例中的路由器配置以AR3600 V200R007C00SPCc00为例，其他路由器的配置方法请参见对应的文档指南。本举例中的交换机作为DHCP服务器适用的产品和版本请参见举例适用的产品和版本。

组网需求

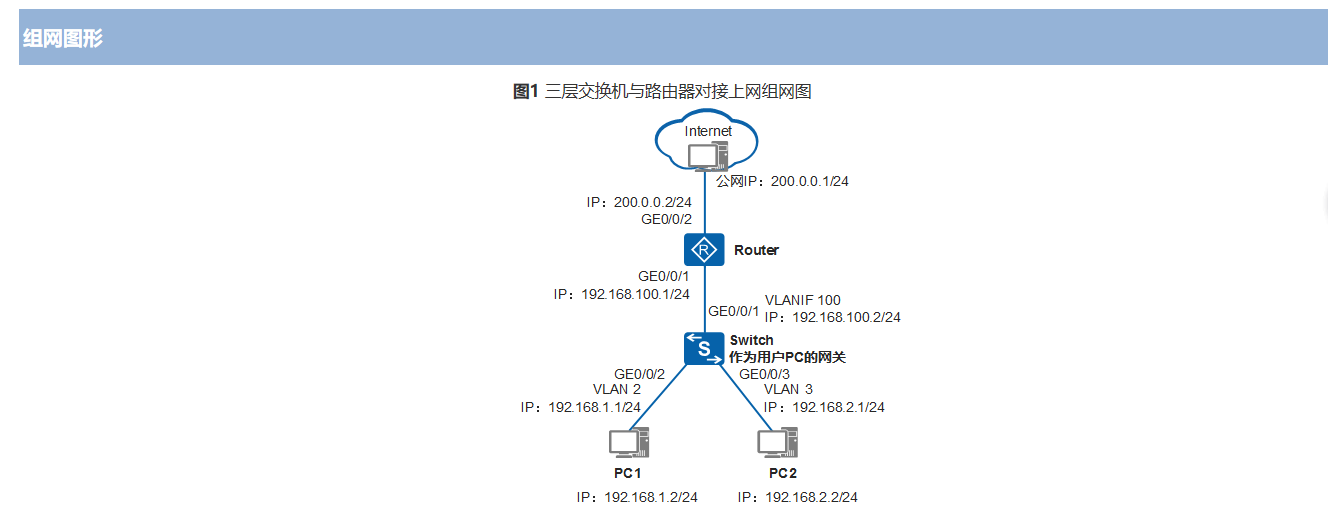

如图1所示，某公司拥有多个部门且位于不同网段，各部门均有访问Internet的需求。现要求用户通过三层交换机和路由器访问外部网络，且要求三层交换机作为用户的网关。

配置思路

采用如下思路进行配置：

配置交换机作为用户的网关，通过VLANIF接口，实现跨网段用户互访。配置交换机作为DHCP服务器，为用户分配IP地址。配置路由器通过NAT转换，使用户可以访问外部网络。

操作步骤

配置交换机# 配置连接用户的接口和对应的VLANIF接口。 system-view[HUAWEI] sysname Switch[Switch] vlan batch 2 3[Switch] interface gigabitethernet 0/0/2[Switch-GigabitEthernet0/0/2] port link-type access //配置接口接入类型为access[Switch-GigabitEthernet0/0/2] port default vlan 2 //配置接口加入VLAN 2[Switch-GigabitEthernet0/0/2] quit[Switch] interface gigabitethernet 0/0/3[Switch-GigabitEthernet0/0/3] port link-type access[Switch-GigabitEthernet0/0/3] port default vlan 3[Switch-GigabitEthernet0/0/3] quit[Switch] interface vlanif 2[Switch-Vlanif2] ip address 192.168.1.1 24[Switch-Vlanif2] quit[Switch] interface vlanif 3[Switch-Vlanif3] ip address 192.168.2.1 24[Switch-Vlanif3] quit# 配置连接路由器的接口和对应的VLANIF接口。[Switch] vlan batch 100[Switch] interface gigabitethernet 0/0/1[Switch-GigabitEthernet0/0/1] port link-type access[Switch-GigabitEthernet0/0/1] port default vlan 100[Switch-GigabitEthernet0/0/1] quit[Switch] interface vlanif 100[Switch-Vlanif100] ip address 192.168.100.2 24[Switch-Vlanif100] quit

# 配置缺省路由。[Switch] ip route-static 0.0.0.0 0.0.0.0 192.168.100.1 //缺省路由的下一跳是路由器接口的IP地址192.168.100.1

# 配置DHCP服务器。[Switch] dhcp enable[Switch] interface vlanif 2[Switch-Vlanif2] dhcp select interface //DHCP使用接口地址池的方式为用户分配IP地址[Switch-Vlanif2] dhcp server dns-list 114.114.114.114 223.5.5.5 //配置的DNS-List 114.114.114.114是公用的DNS服务器地址，是不区分运营商的。在实际应用中，请根据运营商分配的DNS进行配置[Switch-Vlanif2] quit[Switch] interface vlanif 3[Switch-Vlanif3] dhcp select interface[Switch-Vlanif3] dhcp server dns-list 114.114.114.114 223.5.5.5[Switch-Vlanif3] quit
